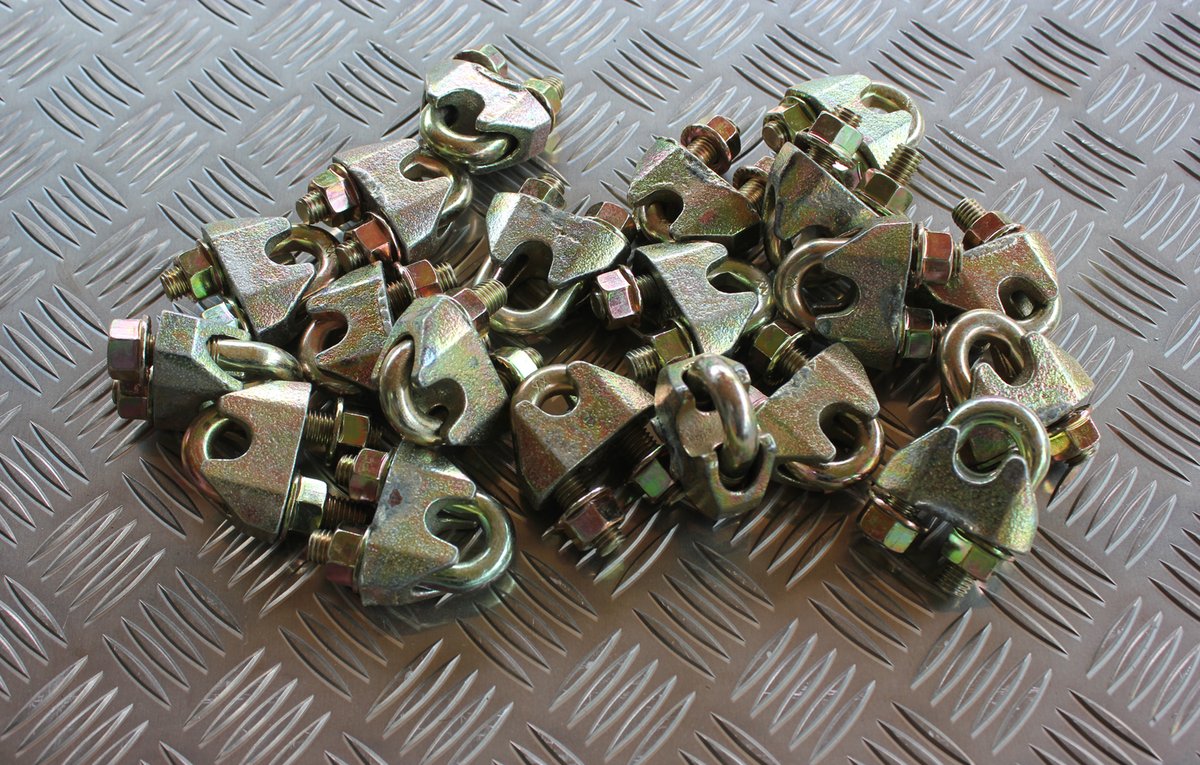

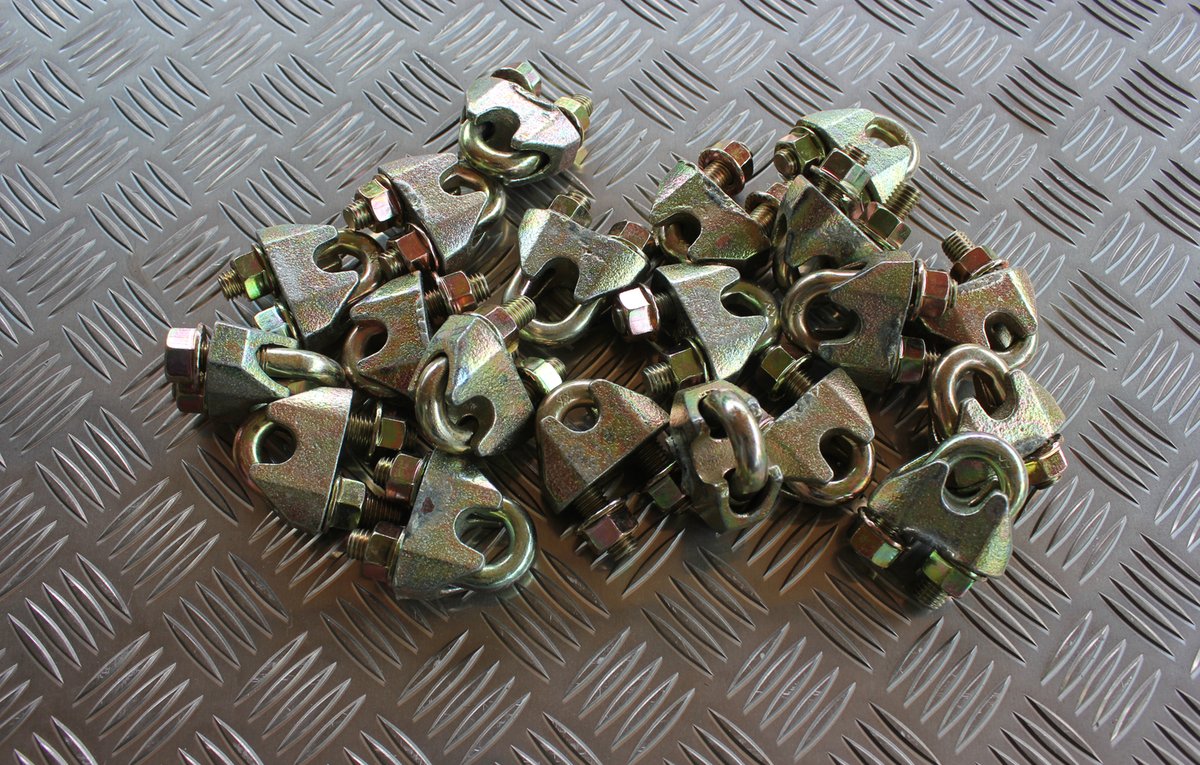

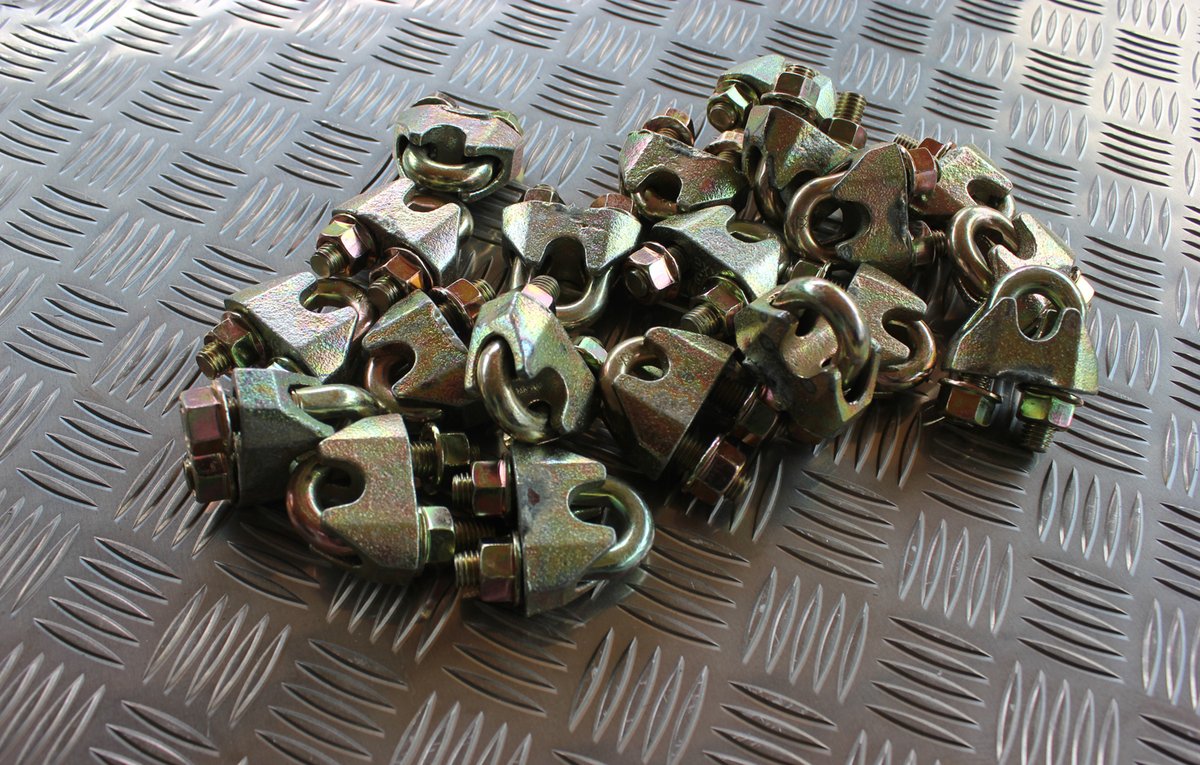

DRAHTSEILKLEMME verzinkt DIN1142
Drahtseilklemme 10-19mm
Artikelnummer: DKV051X
Art. Nr. |
M |
für Seil Ø |
Gewicht |
erforderliches |
DKV0510 | M10 | 12 | 0,09 | 9,90 Nm |
DKV0513 | M13 | 15 | 0,27 | 36,60 Nm |
DKV0516 | M16 | 18 | 0,43 | 53,90 Nm |
DKV0519 | M19 | 22 | 0,50 | 74,47 Nm |
Art. Nr. |
Mindestanzahl der |
NEU |
erforderliche Zugkraft |
DKV0510 | 3 pro Seilendverbindung | 6 | 7.100 N |
DKV0513 | 3 pro Seilendverbindung | 6 | 15.400 N |
DKV0516 | 3 pro Seilendverbindung | 6 | 21.000 N |
DKV0519 | 3 pro Seilendverbindung | 6 | 28.900 N |
*) Norm wurde geändert – die erforderliche Anzahl der Drahtseilklemmen
ist pro Nenngröße um 3 Klemmen zu erhöhen
Das in der Norm angegebene Drehmoment ist um 10% zu erhöhen
Beschreibung:
Drahtseilklemmen verstärkte Ausführung ähnl. DIN1142
• Montageösen
• Klemmanker
• Geländerstangen
• Seilgeländerlaschen
![None](/media/filer_public_thumbnails/filer_public/b3/5e/b35ebbcb-5d5a-46a5-bc58-d438902153d4/1670916221-dkv0505-drahtseilklemme-en13411-5-typ1-verzinkt-5mm-skizze-jpg.jpeg__800x0_q85_subsampling-2.jpg)
Art.Nr. | a mm | h1 mm |
DKV0510 | 12 | 46 |
DKV0513 | 15 | 64 |
DKV0516 | 18 | 76 |
DKV0519 | 22 | 83 |
