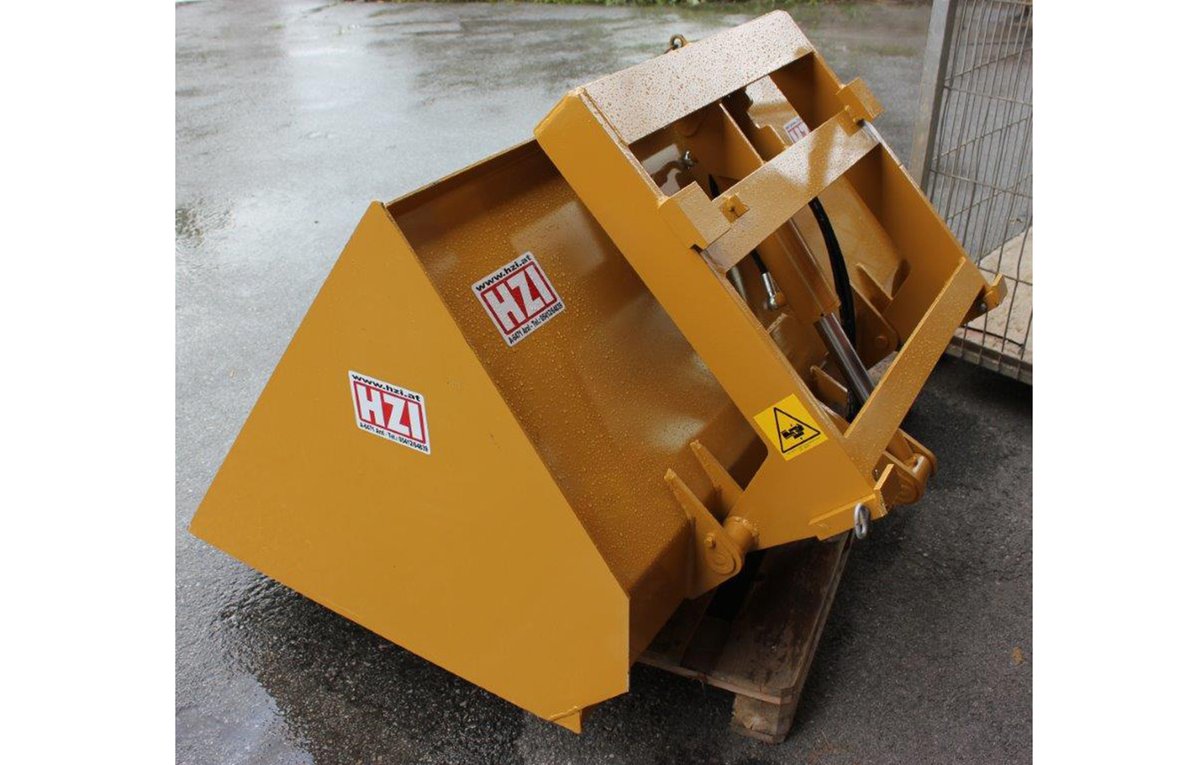

STAPLERSCHAUFEL 480-920 Liter
Fassungsvermögen 480-920 Liter
Artikelnummer: HZ-M
|
Art. Nr. |
Inhalt Liter |
Betriebsdruck max. bar |
Tragkraft max. kg |
A mm |
B mm |
C mm |
D mm |
α ° |
β ° |
Gewicht kg |
|
HZ-FM480 |
480 |
170 |
500 |
1200 |
1100 |
900 |
700 |
45 |
55 |
245 |
|
HZ-FM560 |
560 |
170 |
600 |
1200 |
1300 |
900 |
700 |
45 |
55 |
255 |
|
HZ-FM640 |
640 |
170 |
700 |
1200 |
1500 |
900 |
700 |
45 |
55 |
270 |
|
HZ-FM810 |
810 |
170 |
800 |
1200 |
1800 |
900 |
700 |
45 |
55 |
350 |
|
HZ-FM920 |
920 |
170 |
1000 |
1200 |
2000 |
900 |
700 |
45 |
55 |
370 |
Ausstattung Staplerschaufel Modell HZ-FM
· 1 Stk. doppelwirkende Hydraulikzylinder (bis Modell HZ-M640)
· 2 Stk. doppelwirkende Hydraulikzylinder (ab Modell HZ-M810)
· Schläuche zum Stapler mit Standardstecker, FEM2 oder FEM3 Aufnahme
Diese Staplerschaufeln können auf alle Gabelstapler, Anbaustapler und Arbeitsgeräte mit
Stapleraufnahme angebracht werden. Sie sind ideal für den Transport von Sand, Kiesel,
Erde, Getreide und sonstige lose Produkte.

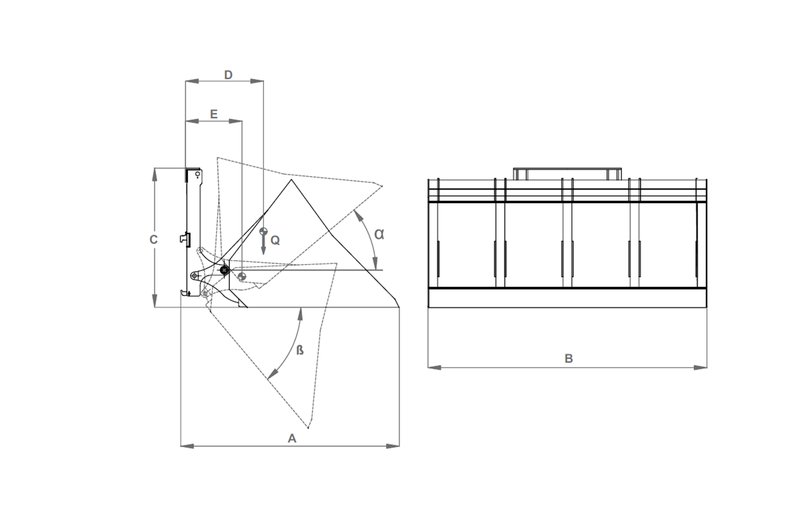

Abmessungen
HZ-FM480
HZ-FM480
| A | 1200 mm |
| B | 1100 mm |
| C | 900 mm |
| D | 700 mm |
| α | 45° |
| β | 55° |
HZ-FM560
| A | 1200 mm |
| B | 1300 mm |
| C | 900 mm |
| D | 700 mm |
| α | 45° |
| β | 55° |
HZ-FM640
| A | 1200 mm |
| B | 1500 mm |
| C | 900 mm |
| D | 700 mm |
| α | 45° |
| β | 55° |
HZ-FM810
| A | 1200 mm |
| B | 1800 mm |
| C | 900 mm |
| D | 700 mm |
| α | 45° |
| β | 55° |
HZ-FM920
| A | 1200 mm |
| B | 2000 mm |
| C | 900 mm |
| D | 700 mm |
| α | 45° |
| β | 55° |
